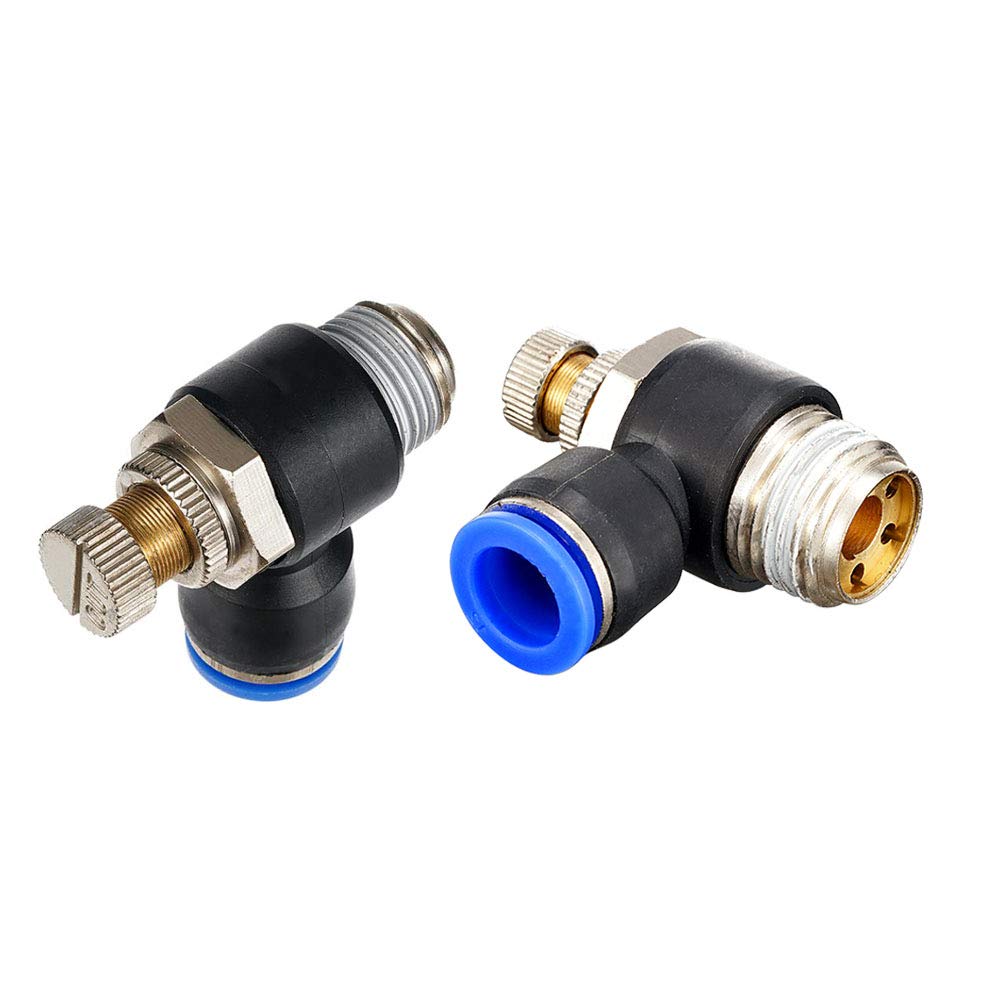

La válvula reguladora de flujo tipo codo de 90 para conexión neumática rápida, también conocida como regulador de velocidad angular orientable o restrictor de caudal para cilindro, es un componente de estrangulamiento y control de fluidos de alta ingeniería, diseñado estructuralmente para montarse de forma directa sobre los puertos roscados de actuadores y cilindros neumáticos. Su función técnica principal es calibrar de manera proactiva y lineal la velocidad de accionamiento mecánico, regulando el escape de aire comprimido de la cámara del cilindro (regulación en salida o meter-out), lo que garantiza un movimiento suave, controlado y exento de tirones dinámicos dañinos.
La arquitectura de precisión de este dispositivo destaca por su configuración angular ortogonal con base macho orientable en latón niquelado, la cual permite girar libremente el cuerpo del conector en $360^{\circ}$ antes o después del apriete mecánico. Esto facilita un ruteo limpio de las mangueras plásticas desde cualquier dirección geométrica. Incorpora un tornillo de aguja micrométrico superior fabricado en latón con una tuerca moleteada de bloqueo para fijar exactamente el caudal deseado, evitando descalibraciones por las vibraciones continuas de la maquinaria. En su extremo opuesto, cuenta con un puerto de inserción rápida push-in provisto de una mordaza interna de acero inoxidable y sellos elásticos de nitrilo (NBR) para un acople manual inmediato y estanco, eliminando microfugas operativas. Su rosca macho incluye un recubrimiento sellante o junta tórica integrada para prescindir del uso de cinta de teflón.
En la Provincia de Chiloé, esta válvula reguladora angular es un insumo crítico e indispensable para el montaje, reparación y calibración de cilindros neumáticos en líneas de empaque automatizado, sistemas de soplado y automatismos industriales en plantas procesadoras acuícolas y miticultoras en Castro y todo el archipiélago. Su robusto diseño tolera de excelente manera la severa humedad relativa y las atmósferas salinas del entorno costero local, protegiendo la eficiencia energética del sistema de compresión y resguardando los componentes mecánicos internos de los actuadores contra impactos por descontrol de velocidad.
Especificaciones técnicas generales:
Tipo de producto: Válvula reguladora de flujo (velocidad) unidireccional en codo de $90^{\circ}$ con base macho giratoria.
Calibres y roscas disponibles: Conexión para diámetros milimétricos de manguera (4mm, 6mm, 8mm, 10mm, 12mm) combinados con hilos machos estándar (NPT, BSPT, BSPP o Métricos).
Materiales estructurales: Cuerpo técnico de polímero de alta resistencia, base hexagonal orientable e hilo de latón niquelado, aguja de regulación micrométrica de latón, mordaza de acero inoxidable y sellos elásticos en NBR.
Mecanismo de control: Aguja reguladora micrométrica manual con contratuerca de bloqueo y flujo inverso libre mediante válvula antirretorno (check) interna.
Límites operativos: Diseñado para presiones estándar de aire comprimido industrial y rangos térmicos estables que previenen la degradación de los elastómeros.
Aplicaciones principales: Regulación directa de velocidad en puertos de cilindros neumáticos, automatización de maquinaria en plantas de proceso y robótica industrial en Chiloé.
